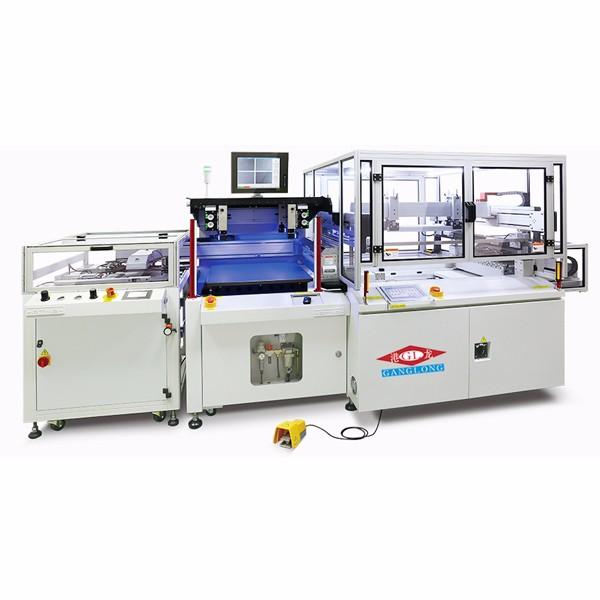

适用于软性电路板、ITO导电薄膜、血糖测试片、冷光板、厚膜电路 等精密丝网印刷
设备流程:自动进料->CCD对位->印刷->出料(对接固化线)
免费咨询 分享至:1、上料定位:整叠印材堆叠在定位梢内,依序吸盘作取料动作。
2、机械手取料:采多层吸盘(Viton氟素橡胶),增加吸盘至10组,最大吸啄尺寸650x650mm。
3、网版升降采用四柱式垂直导向+伺服驱动,精度高,定位精准稳定。
4、印刷采用高精密静音导轨+伺服驱动+同步离网结构,运行平稳快速。
5、印刷/回墨采用高精密滑台气缸,印刷压力数字化调整,印刷压力恒定、平稳。
6、配备除静电装置,有效避免印件二次污染。
7、四门加装安全门禁保护,洗版设对射式安全保护光栅,有效防护工作人员安全。
8、整机数字化人机界面,操作简洁方便。
9、刮印角度/印刷压力/网距方便易调。刮刀/墨刀切换采用精密交叉导轨导向,保证垂直精度,运行顺畅。
10、对位台面采用三组伺服马达控制XXY方向,藉由影像系统判别台面位移量。 跑台左右往复定位,采油压缓冲器+电磁铁吸附,定位精度可达5μm以内。
11、整机配有光栅安全防护装置+紧急压板+急停按钮开关,多重保护,安全稳定可靠!
12、本机系统设机械式具有自动防止机头与网框夹撞机功能(印刷行程参数设定错误时能防止撞机),自动储存记忆位置。
四轴联动、加防护罩;网版升降采用四柱式垂直导向+伺服驱动,精度高,定位精准稳定;印刷/回墨采用高精密滑台气缸,印刷压力数字化调整,印刷压力恒定、平稳
整线连线功能,一键起停及分别停止;模块化结构:各模块可分段单独使用
线体总长6.0M,控制分为3段单独控制输出送,进出料有料位感应UV段进料有料时,前段进料输送带停止传动;出料口有防呆滞感应器,(产品漏拿、皮带停止传动,报警器警报);炉出料口下降沿0.5S后可设定延时,拉开成品间隔;出料网带停止等待下一产品位再同步启动
