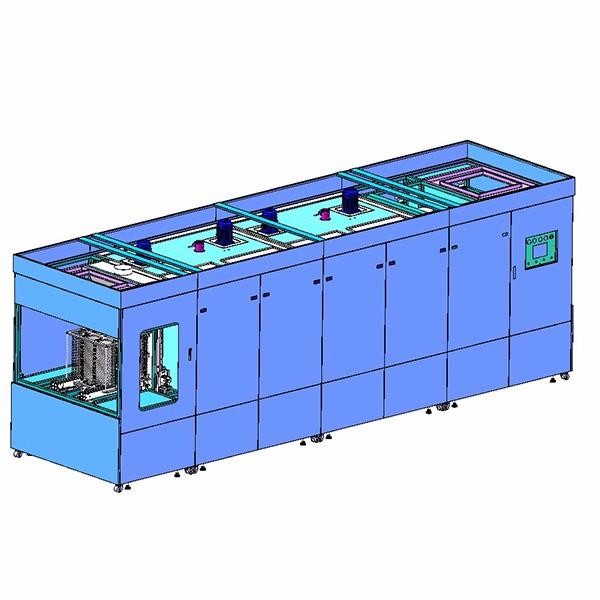

GL-HK50x65-7.5M 步距炉

采用不锈钢发热管加热,将电能转化为热能,热量经低噪音热风循环风机,形成热风循环,箱体设有左右水平式运风技术,热风经高温过滤器后,均匀压至产品表面,具有自动控温

免费咨询 分享至:

1、加热原理:

GL-HK50x65-7.5M款多层步距式固化炉,采用不锈钢发热管加热,将电能转化为热能,热量经低噪音热风循环风机,形成热风循环,箱体设有左右水平式运风技术,热风经高温过滤器后,均匀压至产品表面,具有自动控温,恒温,超温自动停止等特点,使用安全,方便,环保,节能等优点。

2、工作流程:

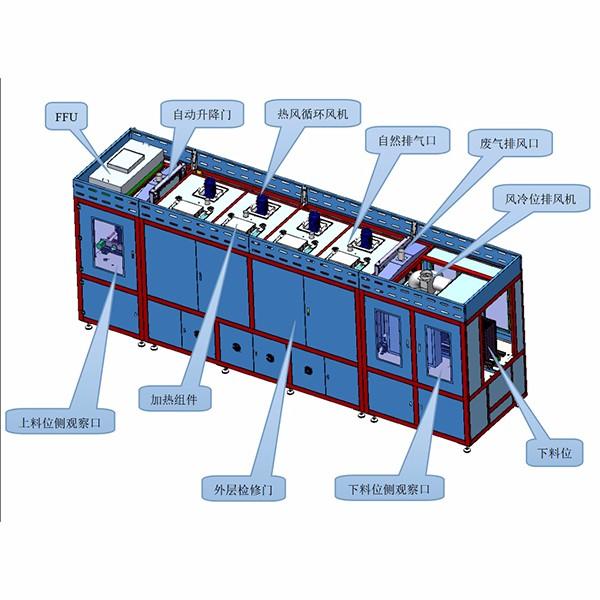

工作人员将整摞料盘(25层)放置于固化炉上料接驳线上,接驳线传动皮带将料盘传输到指定位置后,穿梭托杆两端升降气缸同步升起,穿梭托杆将整摞料盘托起,随后炉体两端自动门升起,穿梭托杆驱动电机工作,将承载了料盘的穿梭托杆往前驱动一个步距,到位后两端升降气缸同步下降,料盘着落于固化炉固定托杆上,此时两端自动门下降,穿梭驱动电机反向工作,穿梭杆从料盘底部穿梭回原点位,等待第二摞料盘上料,料盘穿梭移动经过预烤、固化、冷却后停留于固化炉出料口,如下一摞料盘往前运动时,出料口物料仍未取走,则自动启动声光报警,提示工作人员取料,待料盘取走后,继续下一步动作,由此循环生产。

一、设备能耗表


耗电量
名稱 功率 數量 合計
1-6区加热系统 12KW 6套 72KW
接驳输送线 0.4KW 1套 0.4KW
穿梭传动 0.75KW 1套 0.75KW
废气排风机 200W 2套 0.4KW
强制风冷 2.5KW 1套 2.5KW
热风循环风机 1.5KW/台 6套 9KW
功率合計 約85KW
正常运行功率(恒温时) 加热功率约为总加热功率的45%,总计45.4KW/时。
气源需求 4~6KG
气源接口管径 ¢12mm
气源压力检测 设备进气气源油水分离器上安装电子气压表,供气气源低于设备使用气源时即触发声光报警,并在人机界面上显示文字提示
耗水量 /
