设备特色：

1、整线设备外观颜色统一，协调，色调为乳白色（可按客户提供色）。

2、整线连线功能，一键起停及分别停止。

3、自动上料/下料/固化功能。

4、整线设备符合千级净化要求。

整机动作流程：

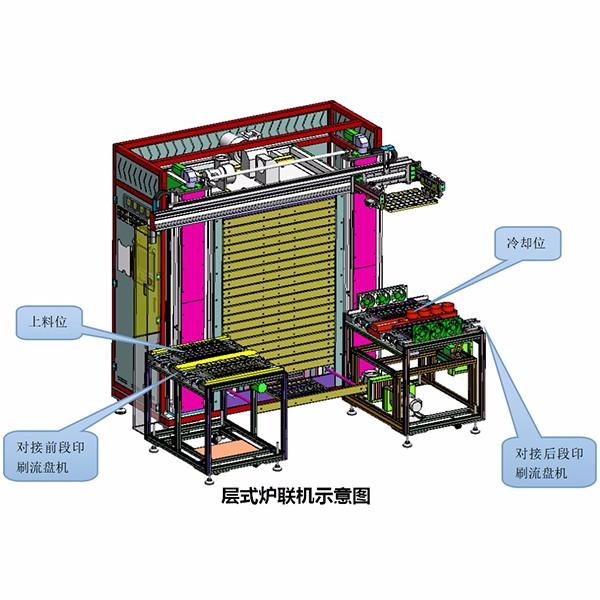

一、载有印刷完成的产品托盘由前段流盘机流入层式炉上料位，上料位感应器感应到托盘后，反馈来料信号，PLC发出指令给层式炉X/Z轴机械手模组，机械手移动至料盘上料位进行抓取，抓取完成后由PLC发出指令到对应炉层，炉门自动打开，机械手将料盘放入炉门托盘上，待机械手上升至安全高度后，炉门自动关闭，自动开启当层固化计时，机械手进行待命模式等待下一料盘。

二、固化完成后的炉层反馈信号给PLC，PLC发出指令给X/Z轴机械手模组，机械手移动至当层位置，此时炉门自动打开，机械手将料盘抓取移动至冷却下料位进行放料；料盘在冷却位进行强制冷却，待下一盘物料进行下料时，冷却位料盘自动流入后段收料机或下一道印刷位流盘上。

设备组成：

X/Z轴机械手1组，20工位层式固化炉1组，抓盘机械手1组。

1.模块化结构：模块化组成;

2.料盘规格：L495*W365*T22mm（单盘放置10pcs）;

3.产品规格：L160*W90mm;

4.生产线节拍：3s/Pcs（时产能：1200Pcs)

5.有效烘烤时间：10min;
