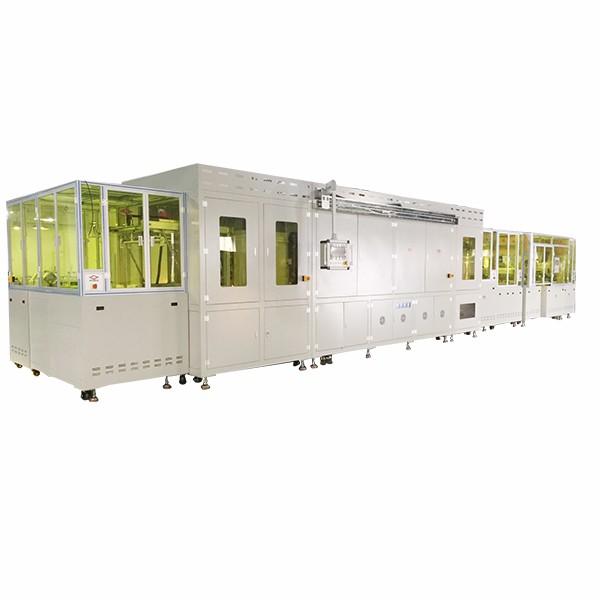

GL-ZD5565A CCD自动精密丝印生产线

定制型生产线,针对大片玻璃自动化生产

免费咨询 分享至:

设备概述

1.设备特色:自动上料CCD视觉对位印刷,对接生产线。

2.设备组成:上料段(含初定位),印刷段(CCD视觉精定位),单片出片段,料框收料段,热风烘炉,料框下片段,

3.模块化结构:可和生产线机械手对接。

4.产品适用规格(mm):300*350-550*680。

5.生产线节拍:25S-30S/PCS。


动作示意说明

玻璃单片从进料口初定位,通用穿梭杆将玻璃自动输送到印刷平台上,CCD视觉精定位,印刷平台吸风,台面输送印刷位进行产品印刷,印刷完成后网框上升。台面顶针将玻璃顶起,下料穿梭杆将玻璃取出,送入空料框 ,料框步进式传入IR段干燥,干燥后通过料框收料机将玻璃整框取出。
